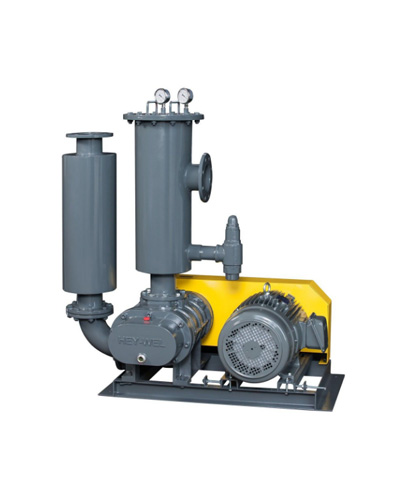

RSV罗茨真空泵

产品特点:
1. 持续高效运转,不需添加润滑油
2.安全阀灵敏度高5%,运行更安全
3.齿轮采用高级合金钢材料,经久耐用
订购热线:400-155-8600
立即咨询


罗茨真空泵是一种旋转容积式真空泵。简称罗茨泵!其结构形式由罗茨风机演变而来。其结构和工作原理与罗茨鼓风机相似。1944年首次出现在德国,用作真空熔炼系统的机械增压泵,在10-1000Pa的压力范围内抽速较大。罗茨泵专为理想的系统集成而设计,可持续运行并监测真空系统。此类泵的噪音低、振动小、结构紧凑,易于使用,且维护周期长。高质量风冷 罗茨泵机组兼具大容量 黑伟RSV系列泵的耐用性和可靠性,以及罗茨真空泵广泛的工作范围。同时我公司生产的罗茨泵可以多台搭配组合,从而形成罗茨真空泵机组!

外形尺寸RSV罗茨真空泵外形尺寸图


罗茨真空泵分类:

罗茨真空泵按工作压力范围分为直接排气的低真空罗茨真空泵、中真空罗茨真空泵(机械增压泵)和高真空罗茨真空泵。国内真空泵数量最多的是真空泵(以下简称罗茨真空泵)。罗茨真空泵配有两个反向同步旋转的转子。转子之间以及转子与泵壳内壁之间有很小的间隙,互不接触。转子几何对称性好,振动小,运转平稳。泵腔内无需油封和润滑,摩擦损失小。它可以大大降低驱动功率,达到更高的速度,减少油蒸气对真空系统的污染。结构简单紧凑,对被抽气体中的灰尘和蒸汽不敏感。原理如下图所示:

罗茨泵原理动画图

变频罗茨泵

保护罗茨泵免受过载的一种优雅且非常有效的解决方案是使用变频器。这些转换器使泵的电机速度适应负载,并在所有工作范围内实现安全运行。在高压下,泵旋转得更慢并加速到较低的压力,直到达到最大速度。此外,所有使用频率控制器的 Leybold 罗茨泵也可以以比相应的 Direct-Online 版本更高的速度运行。这允许显着增加低压区域中可实现的泵送速度。黑伟罗茨泵可出厂配备集成变频器,也可使用外协加装变频器运行。


旁通管路的罗茨泵

将罗茨泵两端的压差保持在临界值 Δp max以下的另一种方法就是将抽出的部分气体返回到罗茨泵的吸入区。这是通过由压差阀控制的内部所谓的旁通管路来完成的。产生的回流降低了有效输送的气体流量,从而降低了泵两端的压差。因此,罗茨泵已经可以在大气压下开启,并且不需要额外监测入口压力。与变频器相比,旁通管路的优势在于阀门的快速反应和保持泵转速的能力。在极短的泵送周期下,带有旁通管路的泵因此可以获得决定性的速度优势。反正,在某些情况下,变频器和旁路线路的组合对于获得最佳抽空性能也很有意义。WA、WS 和 WH 系列中的每一个都有带有集成旁通管路的泵型号。这些泵由缩写 WAU、WSU 或 WHU 标识。


多级罗茨泵

罗茨泵是没有内部压缩的旋转活塞泵。多级罗茨泵的基本原理与单级罗茨泵没有区别。 多级罗茨泵的高压缩比是通过串联几个罗茨级来实现的。这使泵能够直接在大气压力下运行,并在广泛的应用中作为前级泵工作。就像干式螺杆真空泵一样,多级罗茨泵是间隙密封的,不需要油作为泵吸入室的密封剂。因此,它们非常适合清洁工艺和环境,并且由于服务间隔长,运行成本低。黑伟RSV系列的罗茨泵可多台组合形成多级罗茨泵,同时运行异常安静、风冷、易于操作,因此也是实验室应用的理想选择。


罗茨真空泵特点:

罗茨真空泵的特点是启动快、耗电少、运行维护费用低、抽速高、效率高,在100-1Pa的压力范围内有较大的抽气率,能迅速消除突然释放气,转速可高达3450-4100转/分;抽速为30-10000升/秒。这个压力范围正好在油封机械真空泵和扩散泵之间。因此,常在扩散泵和油封机械真空泵之间串联,以增加中压范围的抽气能力,即机械增压泵。

罗茨真空泵不能单独抽。前级需要油封和水环直接排出空气。也就是说,在实际应用中,罗茨真空泵的极限真空度不仅取决于泵的结构和制造精度,还取决于前级泵的极限真空度。很多客户使用罗茨系列真空泵,在泵刚启动抽气前设置不启动罗茨,此时罗茨效应不明显,不突出罗茨真空泵的优势。因此,一般电控设定罗茨真空泵在大气压下不启动,本级泵抽到一定的真空极限,罗茨自动启动。罗茨真空泵作为增压泵的优势将凸显,泵速将为前置泵提供强有力的支持。

罗茨真空泵作为前级泵的增压泵,选择应遵循罗茨抽速比前级泵抽速至少两倍但不超过10倍的范围选择。抽速比同级或比前代泵小,罗茨泵出现“没电”,没有真正投入使用;抽速比以前的泵快10倍以上,泵的负荷相对增加,泵的磨损大,不能真正节能罗茨效应,也是不可取的。罗茨真空泵用于将罗茨泵的流量和扬程控制在标志上标明的范围内,以保证罗茨泵在最高效率点运行,达到最大的节能效果。性能参数

型号 风量(m³/min) 风压(mmAq) 转速(rpm) 功率(kw)
RSV-40 0.44-2.27 -1000→-5000 950-1650 0.75-3.0
RSV-50 0.67-3.52 -1000→-6000 950-1650 0.75-5.5
RSV-65 1.62-4.84 -1000→-7000 900-1650 1.5-7.5
RSV-80 2.15-8.92 -1000→-7000 900-1650 3.0-15.0
RSV-100 4.32-12.82 -1000→-7000 900-1650 2.2-22.0
RSV-125 12.02-27.35
-1000→-8000 1050-1650 3.0-45.0
RSV-150 15.97-35.18 -1000→-8000 1050-1650 4.0-55.0
RSV-200 36.5-59.5 -1000→-8000 1050-1390 5.5-110.0
RSV-250 52.0-71.0 -1000→-8000 1050-1400 7.5-132.0


罗茨真空泵应用:

罗茨真空泵广泛应用于真空冶金冶炼、脱气、轧钢、化工、食品、制药等行业的真空蒸馏、真空浓缩和真空干燥。罗茨真空泵和罗茨泵机组非常适合需要超高洁净度的应用,可作为工业制程的前级泵,如大面积镀膜、电子束焊接、氦气检漏、液化天然气 (LNG)、真空冶金和热处理等。

应用行业

造纸染整脱水
管路设备清理
造纸染整脱水
管路设备清理



污水处理曝气
工业燃烧炉供氧
污水处理曝气
工业燃烧炉供氧
